کمان گاتیک لوله گرد دهانه ۹.۶ متر – سازه گلخانه

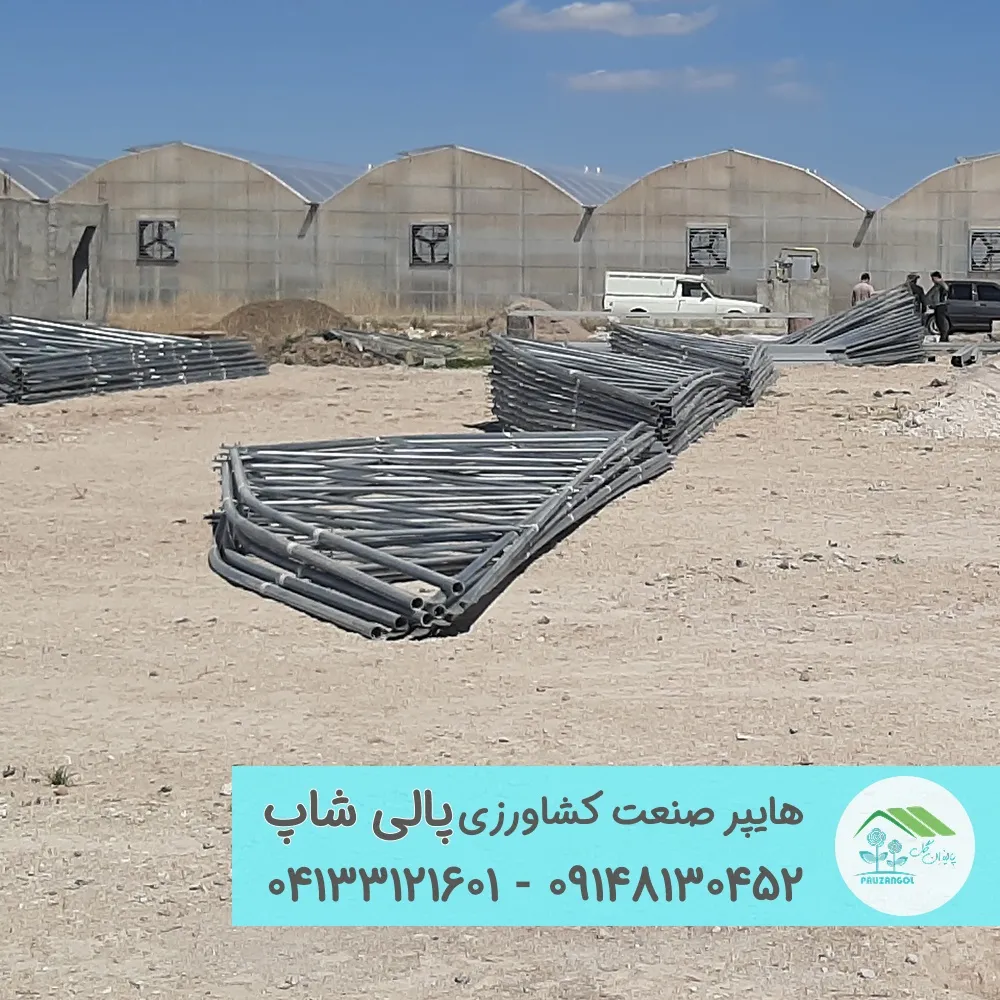

کمان‌ها، قطعات خمیده‌ای از لوله ۶۰ میلی‌متری هستند که به صورت متوالی و موازی در طول گلخانه قرار می‌گیرند و اسکلت اصلی و تعیین‌کننده شکل مقطع گلخانه (معمولاً نیم دایره یا گاتیک) را می‌سازند. آنها مسیر اصلی انتقال بار از سقف به ستون‌ها و سپس به فونداسیون هستند.

جنس: معمولاً از ورق گالوانیزه Z-275 برای مقاومت در برابر رطوبت
کاربرد: برای ساخت طرح گاتیک گلخانه استفاده می‌شود
شکل: به صورت مقطع گرد (توخالی) از لوله 60 می باشد
ویژگی: مقاومت بسیار بالا در برابر بارهای عمودی و افقی (برف، باد،)
ضخامت : 1.5 mm
این پروفیل به عنوان اصلی‌ترین عضو باربر در ساخت اسکلت گلخانه‌های تونلی (قوسی یا گاتیک) استفاده می‌شود و شامل دو جزء اصلی است:
کمان‌های اصلی (Arches / Bows): که شکل سقف و بدنه گلخانه را تشکیل می‌دهند.
تیرهای طولی (Purlins / Rafters): که به صورت افقی، کمان‌ها را به یکدیگر متصل و مهار می‌کنند
مقاومت خمشی و پیچشی بالا: شکل لوله‌ای گرد، توزیع یکنواخت تنش و مقاومت بسیار خوبی در برابر بارهای عمودی (برف، تجهیزات آویز) و بارهای جانبی (باد) فراهم می‌کند.
پایداری سازه: اتصال مناسب این پروفیل‌ها به یکدیگر و به پایه‌ها، یک سازه صلب و با نشیمن‌گاه کم ایجاد می‌کند.
وزن مناسب: نسبت استحکام به وزن مطلوبی دارد که باعث سهولت نسبی نصب و همچنین کاهش بار مرده روی فونداسیون می‌شود.
نکات کنترل کیفیت کمان ها:
یکنواختی انحنا: تمام کمان‌ها باید دقیقاً با یک قالب ساخته شوند.
سلامت پوشش گالوانیزه: پس از خم‌کاری، نباید ترک یا جدایش در پوشش روی دهد.
دقت در محل سوراخ‌ها: سوراخ‌های اتصال تیرهای طولی باید با دقت میلی‌متری و در جای یکسان روی همه کمان‌ها ایجاد شوند.
